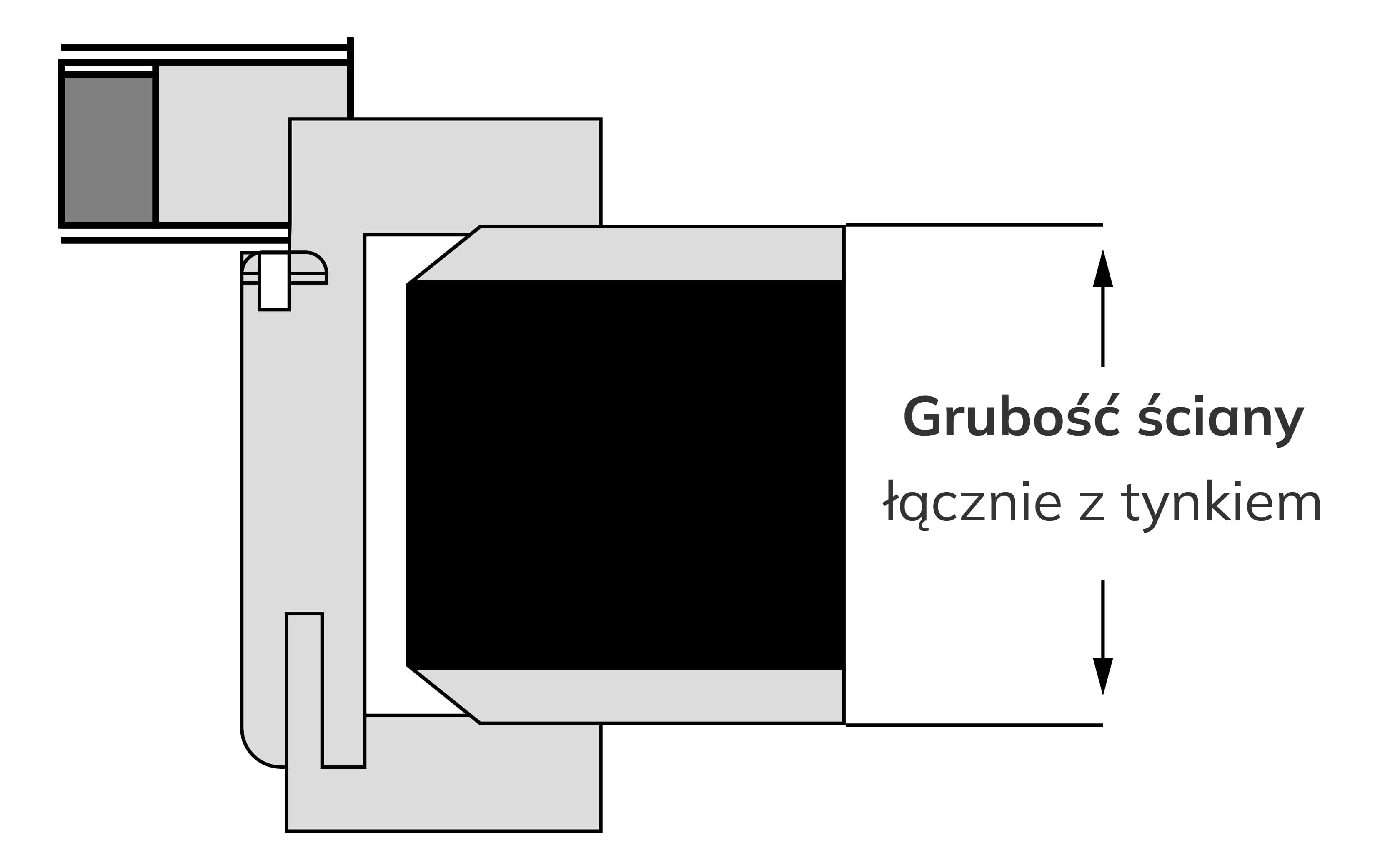

Zanim zamówisz drzwi pokojowe z ościeżnicą, musisz pobrać wymiary. Do ościeżnicy potrzebny jest wymiar surowej konstrukcji, aby określić wysokość i szerokość ramy. Ościeżnica obejmuje ścianę, dlatego należy również zmierzyć grubość ściany.
To może Cię również zainteresować
| Wymiary ościeżnicy (inne dla ościeżnic z drewna litego i stalowych) |
||||
| Wymiar wrębu ościeżnicy | Zewnętrzny wymiar futryny | Przejście światła | Zewnętrzny wymiar opaski (60mm)1 | |
| TBAM-H-2mm TBAM-B-19mm |
TBAM-H+8mm TBAM-B+5mm |
TBAM-H-15mm TBAM-B-41mm |
TBAM-H+56mm TBAM-B+101mm |
|
| W y s o k o ś ć |
||||
| 1.983 | 1.993 | 1.970 | 2.041 | |
| 2.108 | 2.118 | 2.095 | 2.166 | |
| 2.233 | 2.243 | 2.220 | 2.291 | |
| S z e r o k o ś ć |
||||
| 591 | 615 | 569 | 711 | |
| 716 | 740 | 694 | 836 | |
| 841 | 865 | 819 | 961 | |
| 966 | 990 | 944 | 1086 | |
4Podany zewnętrzny wymiar opaski dotyczy szerokości opaski 60mm. Przy innej szerokości opaski wymiar ten ulega zmianie
(np. przy opasce 80mm +40mm). W przypadku ościeżnic z drewna litego ten sam wymiar dotyczy szerokości opaski ozdobnej 65mm. Opaska wrębowana jest o 5 mm wyższa i 10 mm szersza od opaski ozdobnej względem zewnętrznego wymiaru opaski.
*TBAM-H = Zewnętrzny wymiar skrzydła drzwiowego - wysokość; TBAM-B = Zewnętrzny wymiar skrzydła drzwiowego - szerokość.
| Zewnętrzne wymiary skrzydła drzwiowego | Wymiary ościeżnicy | |||||
| Wymiar zamówienia Zewnętrzny wymiar elementy przylgowe |
Wymiar wrębu ościeżnicy |
Zewnętrzny wymiar futryny |
Przejście światła |
WRĘBOWANA opaska zewnętrzny wymiar (65mm)1 |
OZDOBNA opaska zewnętrzny wymiar (65mm)1 |
|
| TBAM-H* TBAM-B* |
TBAM-H-2mm TBAM-B-19mm |
TBAM-H+8mm TBAM-B+5mm |
TBAM-H-14mm TBAM-B-43mm |
TBAM-H+61mm TBAM-B+111mm |
TBAM-H+56mm TBAM-B+101mm |
|
| W y s o k o ś ć |
||||||
| 1.985 | 1.983 | 1.993 | 1.969 | 2.046 | 2.041 | |
| 2.110 | 2.108 | 2.118 | 2.094 | 2.171 | 2.166 | |
| 2.235 | 2.233 | 2.243 | 2.219 | 2.283 | 2.291 | |
| S z e r o k o ś ć |
||||||
| 610 | 591 | 615 | 567 | 721 | 711 | |
| 735 | 716 | 740 | 692 | 846 | 836 | |
| 860 | 841 | 865 | 817 | 971 | 961 | |
| 985 | 966 | 990 | 942 | 1096 | 1086 | |
1Podany zewnętrzny wymiar opaski dotyczy szerokości opaski 65mm. Przy większej szerokości opaski wymiar ten zmienia się odpowiednio
(np. przy opasce 80mm +40mm). Ościeżnice z drewna liściastego są standardowo produkowane z opaską o szerokości 65mm.
*TBAM-H = Zewnętrzny wymiar skrzydła drzwiowego - wysokość; TBAM-B = Zewnętrzny wymiar skrzydła drzwiowego - szerokość.
2-częściowa rama stalowa
