Wiki Wiedza: Pomiar drzwi wewnętrznych i normy DIN dla drzwi i ościeżnic

Ustalenie prawidłowych wymiarów drzwi na budowie jest dość proste. Zasadniczo rozróżnia się

Zewnętrzny wymiar skrzydła drzwiowego (często nazywany także wymiarem zamówienia) oraz
Wymiar surowej konstrukcji

. W DEINE TÜR mają Państwo możliwość zamówienia drzwi wewnętrznych według tych dwóch wymiarów.

Prawidłowy pomiar drzwi wewnętrznych

Pomiar drzwi jest łatwiejszy, niż się wydaje. Chętnie wyjaśnimy, jak w kilku krokach uzyskać prawidłowy wymiar.

Najpierw należy rozróżnić wymiar surowej konstrukcji i zewnętrzny wymiar skrzydła drzwiowego. Zazwyczaj stoisz przed otworem w surowej ścianie, w którym mają zostać zamontowane nowe drzwi.

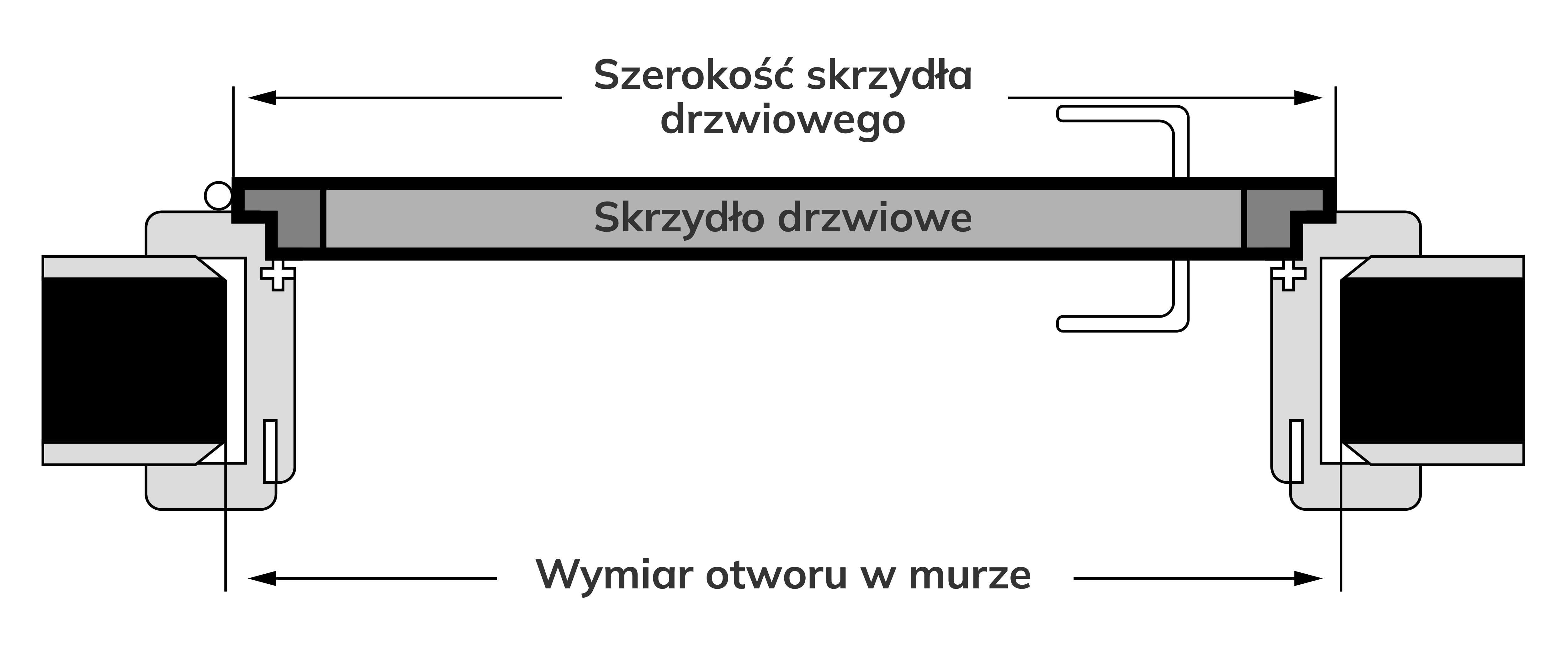

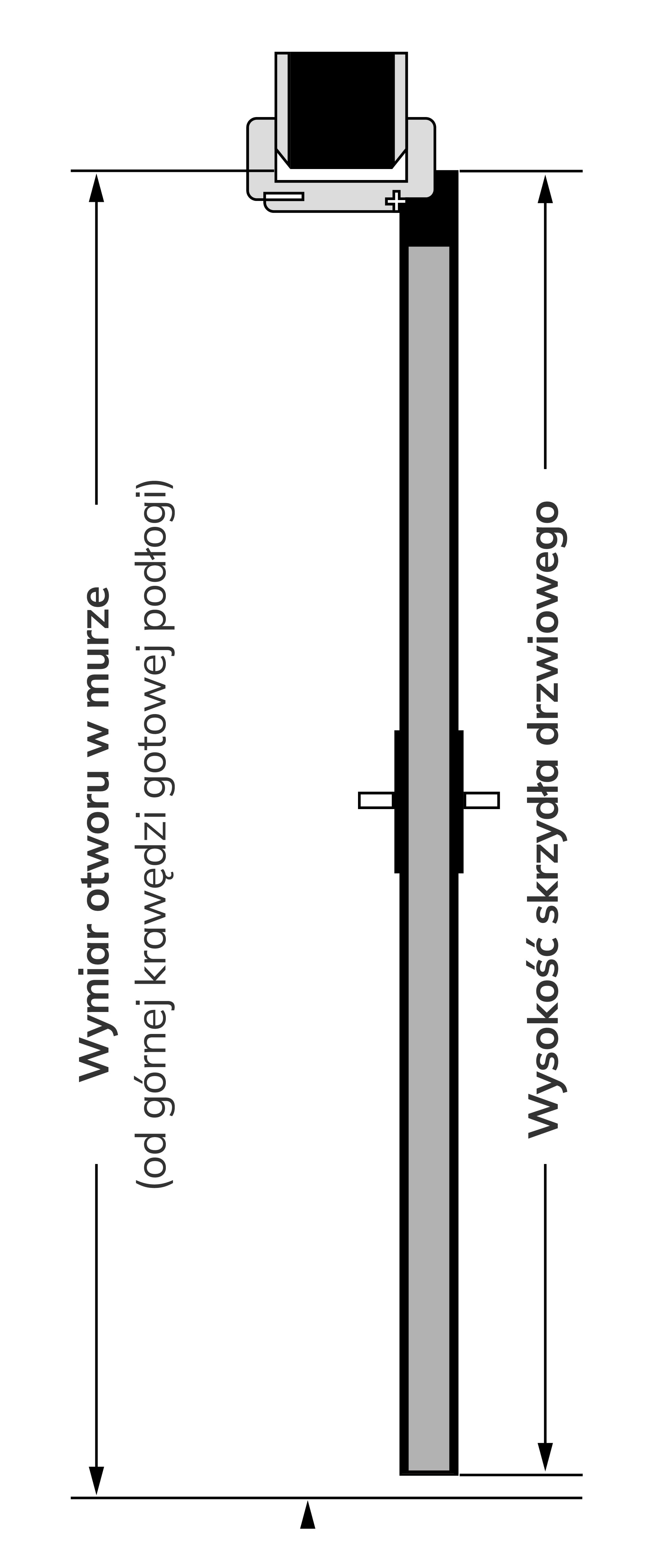

Wymiar surowej konstrukcji oznacza wymiary otworu w surowej ścianie. Możesz je łatwo zmierzyć w zakresie wysokości, szerokości i grubości ściany oraz wprowadzić do konfiguratora drzwi DEINE TÜR. Wysokość zawsze mierzy się pionowo od górnej krawędzi gotowej podłogi do dolnej krawędzi otworu w ścianie. Szerokość w wymiarze surowej konstrukcji mierzy się od ściany do ściany. Ważne jest, aby mierzyć w kilku miejscach, aby wykryć ewentualne odchylenia konstrukcji. Jeśli w Twojej konstrukcji występują różne wymiary, zawsze podaj nam najmniejszy wymiar surowej konstrukcji.

Grubość ściany to po prostu jej szerokość. Podczas pomiaru grubości ściany należy uwzględnić wszystkie materiały znajdujące się na ścianie, np. tynk, płytki itp. Dzięki zakresowi regulacji ościeżnic dostarczanych przez DEINE TÜR można je podczas montażu optymalnie dopasować do indywidualnej grubości ściany i wyrównać ewentualne różnice.

Masz już zamontowaną ościeżnicę i znasz tylko zewnętrzny wymiar skrzydła drzwiowego? Żaden problem. Zewnętrzny wymiar skrzydła drzwiowego możesz oczywiście wprowadzić do konfiguratora drzwi DEINE TÜR. Przy określaniu zewnętrznego wymiaru skrzydła drzwiowego mierzy się odległości między zewnętrznymi krawędziami drzwi (czyli wraz z felcem).

Twój wymiar surowej konstrukcji lub zewnętrzny wymiar skrzydła drzwiowego to wymiar specjalny? Również taki wymiar możesz łatwo wprowadzić do konfiguratora drzwi i zamówić. DEINE TÜR umożliwia niemal każdy wymiar specjalny dzięki indywidualnej produkcji.

PORADA: Remontujesz lub chcesz zamontować nowe drzwi w zabytkowej nieruchomości i stoisz przed wyzwaniem zmiennych wymiarów i dużych tolerancji? Masz otwór w surowej ścianie o różnych wysokościach i/lub szerokościach.

Podczas zamawiania drzwi zawsze podawaj najmniejszy wymiar. Na przykład, jeśli zmierzysz wysokość 2005 mm po lewej stronie otworu i 2000 mm po prawej stronie, Twój otwór odpowiada wysokości 2000 mm.

WAŻNA INFORMACJA: Upewnij się, że ściana, którą mierzysz, jest pionowa i pozioma.

Nie chcesz zapomnieć żadnego wymiaru podczas pomiaru? Skorzystaj z naszego Arkusz pomiarowy do drzwi wewnętrznych i ościeżnic . Dzięki temu podczas zamówienia na pewno niczego nie pominiesz.

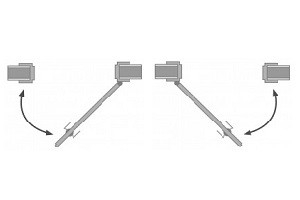

Norma DIN dla drzwi wewnętrznych i wymiary w prostym ujęciu

Elementy drzwiowe są dziś standaryzowane na wiele sposobów. Dzięki temu drzwi, ościeżnice, klamki drzwiowe i oczywiście konstrukcja surowa zawsze do siebie pasują. Wymiary normowe dla drzwi wewnętrznych opierają się na normach DIN 18100, DIN 18101 oraz DIN 4172.

Standardowe wymiary dla drzwi i ościeżnicy

Aby ułatwić orientację w gąszczu norm DIN dotyczących drzwi wewnętrznych, poniżej zebraliśmy najważniejsze wymiary drzwi wewnętrznych.

	Zewnętrzny wymiar skrzydła drzwiowego		Wymiar surowej konstrukcji			Wymiary ościeżnicy (inne dla ościeżnic z drewna litego i stalowych)
	Wymiar zamówienia Zewnętrzny wymiar elementów przylgowych	Zewnętrzny wymiar skrzydeł z chowanym zawiasem¹	min. Wymiar surowej konstrukcji (Wymiar konstrukcyjny)²	Otwór w ścianie (Wymiar nominalny)	max. Wymiar surowej konstrukcji³	Wymiar wrębu ościeżnicy	Zewnętrzny wymiar futryny	Prześwit światło przejścia	Zewnętrzny wymiar opaski (60mm)⁴
	TBAM-H^* TBAM-B^*	TBAM-H-13mm TBAM-B-26mm	TBAM-H+15mm TBAM-B+15mm	TBAM-H+20mm TBAM-B+25mm	TBAM-H+40mm TBAM-B+50mm	TBAM-H-2mm TBAM-B-19mm	TBAM-H+8mm TBAM-B+5mm	TBAM-H-15mm TBAM-B-41mm	TBAM-H+56mm TBAM-B+101mm
W y s o k o ś ć
	1.985	1.972	2.000	2.005	2.025	1.983	1.993	1.970	2.041
	2.110	2.097	2.125	2.130	2.150	2.108	2.118	2.095	2.166
	2.235	2.222	2.250	2.255	2.275	2.233	2.243	2.220	2.291
S z e r o k o ś ć
	610	584	625	635	660	591	615	569	711
	735	709	750	760	785	716	740	694	836
	860	834	875	885	910	841	865	819	961
	985	959	1000	1010	1035	966	990	944	1086

¹Dla uproszczenia przy zamówieniu nie rozróżniamy między przylgowymi a z chowanym zawiasem. Proszę zawsze zamawiać zewnętrzny wymiar skrzydła drzwiowego elementu przylgowego i zaznaczyć w konfiguracji produktu jedynie skrzydło drzwiowe z chowanym zawiasem.
²Wymiar konstrukcyjny jest zdefiniowany przez normę jako wymiar minimalny. Doświadczenie pokazuje, że w przypadku granicznych wartości może być konieczne podkuwanie ściany.
³Maksymalny możliwy wymiar surowej konstrukcji opiera się na doświadczeniach z optymalnego montażu tysięcy drzwi. Norma DIN 18100 określa maksymalny dopuszczalny otwór w ścianie na wysokość jako wymiar konstrukcyjny + 10mm. Proszę dokładnie sprawdzić swoją sytuację na budowie. W razie potrzeby otwór może być większy niż przewiduje norma DIN 18100 (maks. zewnętrzny wymiar opaski - 10mm).
⁴Podany zewnętrzny wymiar opaski dotyczy szerokości opaski 60mm. Przy innej szerokości opaski wymiar ten zmienia się odpowiednio (np. przy opasce 80mm +40mm). Dla ościeżnic z drewna litego ten sam wymiar dotyczy szerokości opaski ozdobnej 65mm. Opaska wrębowa jest o 5 mm wyższa i 10 mm szersza od opaski ozdobnej.
^*TBAM-H oznacza wysokość zewnętrznego wymiaru skrzydła drzwiowego; TBAM-B oznacza szerokość zewnętrznego wymiaru skrzydła drzwiowego.

Jak prawidłowo zmierzyć ościeżnicę

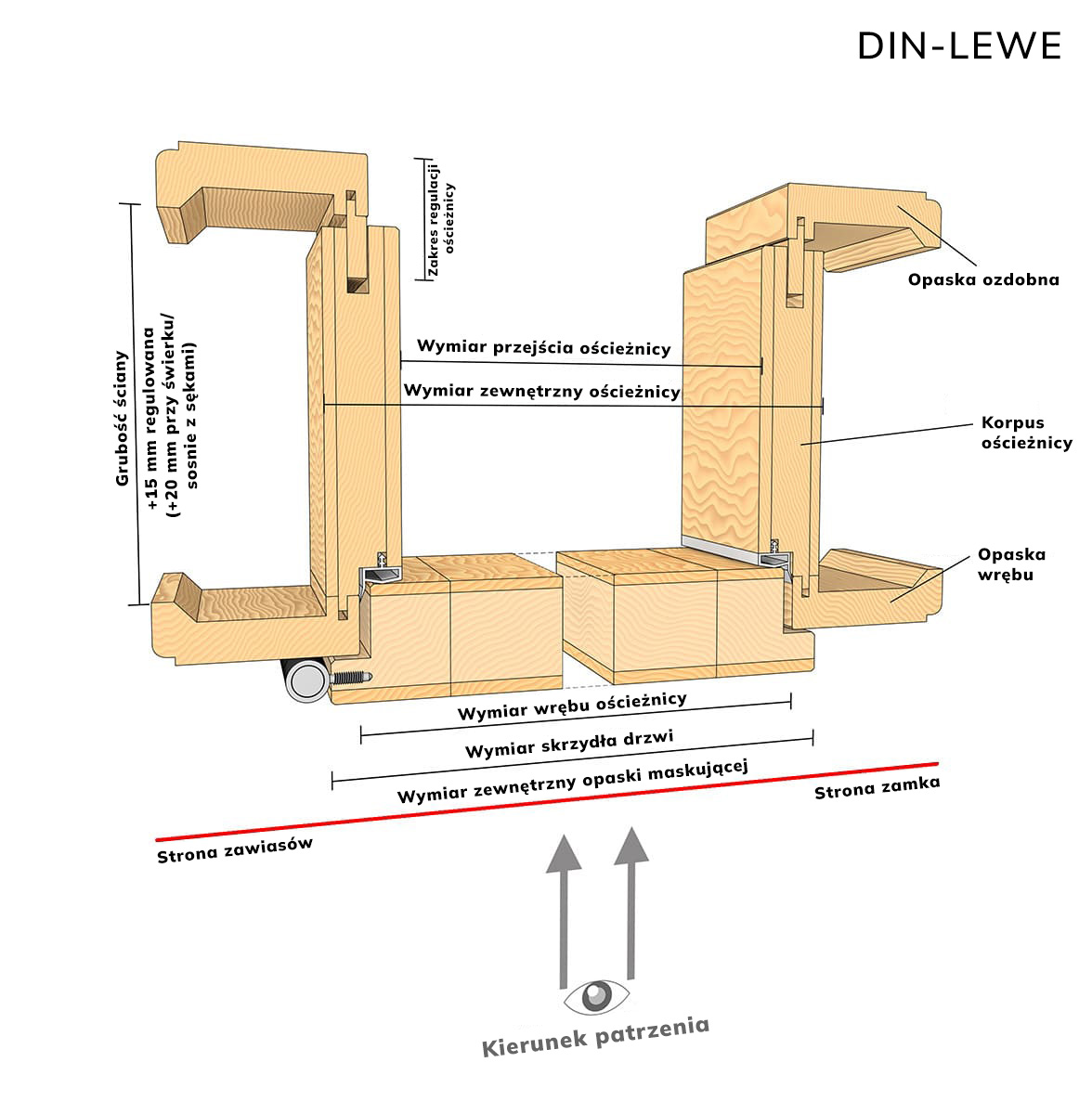

Każde drzwi potrzebują odpowiedniej ościeżnicy. Dlatego wymiar ościeżnicy wynika z wymiaru skrzydła drzwiowego oraz wymiaru surowej konstrukcji ściany. Zależności wszystkich wymiarów ościeżnicy przedstawia poniższa grafika.

Wymiary ościeżnic z drewna litego od Deine Tür

Ze względu na masywną konstrukcję ościeżnic z drewna litego ich wymiary różnią się od standardowych ościeżnic.

Ościeżnica z drewna litego od DEINE TÜR składa się z trzech warstw w futrynie. Ta wyjątkowo solidna konstrukcja powoduje nieco inne wymiary ościeżnicy, a zwłaszcza inną szerokość opaski. Szerokość opaski jest inna po obu stronach drzwi.

	Zewnętrzny wymiar skrzydła drzwiowego	Wymiary ościeżnicy
	Wymiar zamówienia Zewnętrzny wymiar elementów przylgowych	Wymiar wrębu ościeżnicy	Zewnętrzny wymiar futryny	Prześwit światło przejścia	WRĘBOWA zewnętrzny wymiar opaski (65mm)¹	OZDOBNA zewnętrzny wymiar opaski (65mm)¹
	TBAM-H^* TBAM-B^*	TBAM-H-2mm TBAM-B-19mm	TBAM-H+8mm TBAM-B+5mm	TBAM-H-14mm TBAM-B-43mm	TBAM-H+61mm TBAM-B+111mm	TBAM-H+56mm TBAM-B+101mm
W y s o k o ś ć
	1.985	1.983	1.993	1.969	2.046	2.041
	2.110	2.108	2.118	2.094	2.171	2.166
	2.235	2.233	2.243	2.219	2.283	2.291
S z e r o k o ś ć
	610	591	615	567	721	711
	735	716	740	692	846	836
	860	841	865	817	971	961
	985	966	990	942	1096	1086

¹Podany zewnętrzny wymiar opaski dotyczy szerokości opaski 65mm. Przy większej szerokości opaski wymiar ten zmienia się odpowiednio (np. przy opasce 80mm +40mm). Ościeżnice z drewna liściastego są standardowo produkowane z opaską o szerokości 65mm.
^*TBAM-H oznacza wysokość zewnętrznego wymiaru skrzydła drzwiowego; TBAM-B oznacza szerokość zewnętrznego wymiaru skrzydła drzwiowego.

Wymiary ościeżnicy drzwi wewnętrznych drewnianych pokojowych — Wymiary ościeżnic z drewna litego

Jak powstały wymiary DIN dla drzwi wewnętrznych?

Wymiary DIN wywodzą się z normowania rozmiarów cegieł.

Normy DIN dla zewnętrznego wymiaru skrzydła drzwiowego drzwi wewnętrznych zawsze różnią się o 125 mm lub 12,5 cm. Wynika to z prostego powodu:
Zależność wymiarów cegły i spoiny określona w DIN 4172 jest powodem, dla którego normowe kroki szerokości i wysokości drzwi wynoszą 12,5 cm. Zgodnie z DIN 4172 cegła i spoina razem mają zawsze 25 cm, a ponieważ stosuje się tylko całe i połówki cegieł, uzyskuje się te kroki co 12,5 cm. Podobnie w wysokości, gdzie norma przewiduje cegłę 11,5 cm plus 1 cm spoiny, co daje te same kroki normowe.

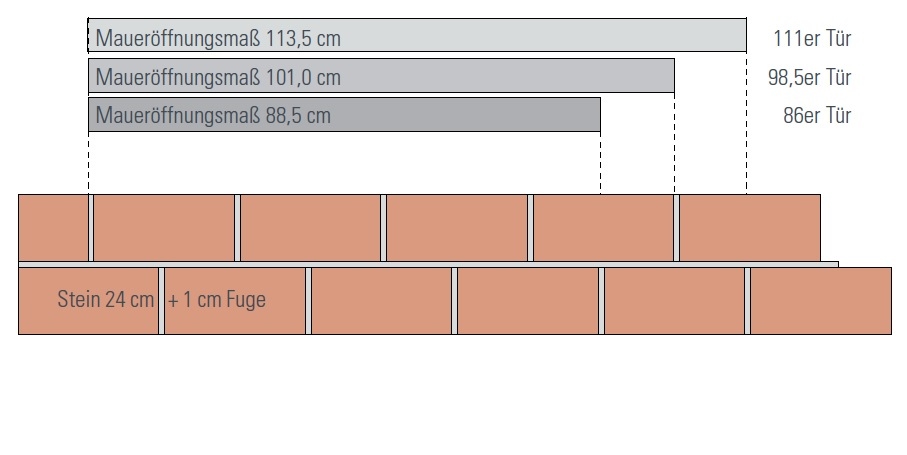

Powstanie definicji standardowej szerokości drzwi pokojowych DIN 4172 18101 — Powstanie standardowej szerokości DIN dla drzwi pokojowych

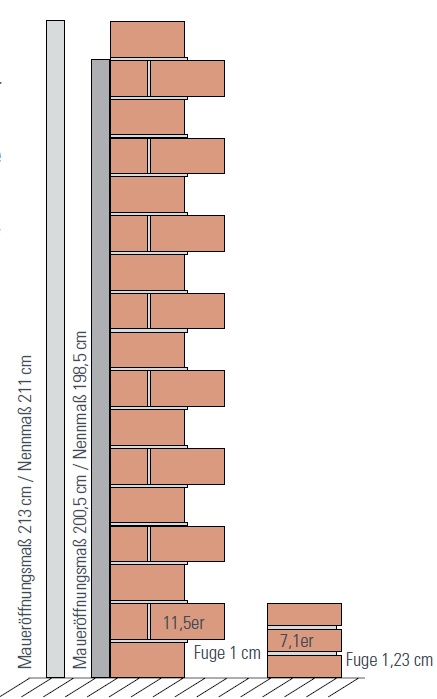

Definicja powstania standardowej wysokości drzwi pokojowych DIN 4172 18101 — Powstanie standardowej wysokości DIN dla drzwi pokojowych

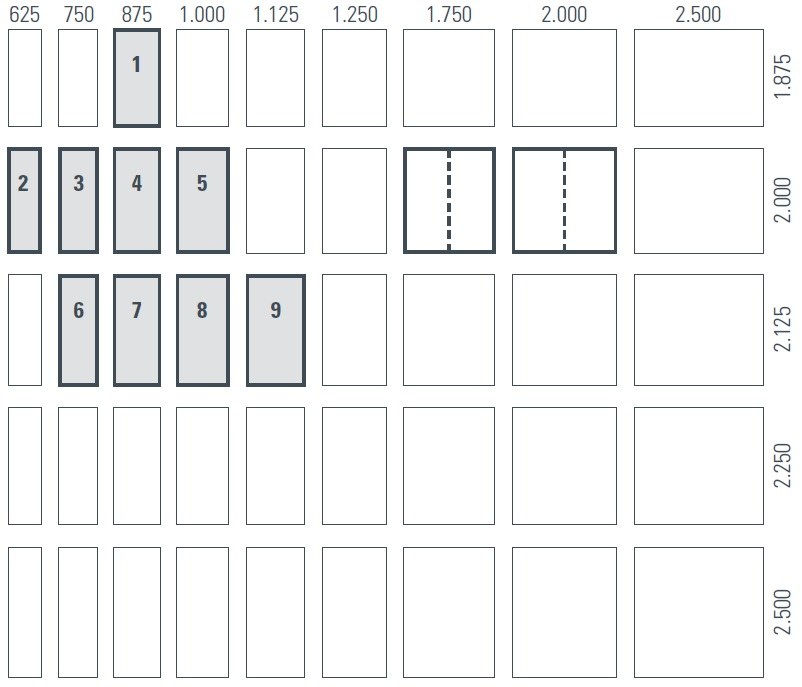

Nie wszystkie możliwe otwory w ścianie pod drzwi są wykorzystywane w praktyce. Przyjęły się tylko niektóre standardowe wymiary, dla których podano szczegółowe wartości. Dla rozmiarów oznaczonych cyfrą w DIN 18100 podano dokładniejsze wymiary ościeżnic i skrzydeł drzwiowych.
