Wiki Wiedza: Sondermaß Innentüren

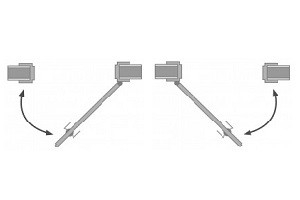

Innentüren im Sondermaß werden passend zur individuellen Einbausituation gefertigt. Hierbei müssen einige Informationen vorliegen, damit der Hersteller eine wirklich passende Tür produziert. Moderne Innentüren werden nach der DIN 18101 hergestellt, in dieser Norm wird geregelt, wie sich die Maße von Türblatt, der Sitz der Bänder und des Schlosses zueinander verhalten. Durch die standardisierten Abstände lassen sich die Elemente miteinander kombinieren und beispielsweise neue Türen in alte Zargen einhängen. Beim Bestellen einer Innentür im Sondermaß ist es wichtig, dass neben der Größe des Türblattes auch die Position der Bänder und des Türschlosses übermittelt werden. Im Aufmaßblatt werden die Maße der Zarge in mm eingetragen.

Hier Innentüren im Sondermaß entdecken!

Zargenfalzmaß und Türblattaußenmaß
Bandbezugslinien
Schlosssitz
Schließblech
Falztiefe

	Türblattaußenmaß (Nennmaß)			Bandabstand ± 0,5	3. Band	Zargenfalz BBL	Drückerhöhe (DIN)
	von	gefälzt	bis	BBL1-BBL2	BBL1-BBL3		von OFF
J W
	800	860	922	460		141	500
	923	985	1047	535		141	500
	1048	1110	1172	610		191	800
	1173	1235	1297	735		191	800
	1298	1360	1422	860		191	800
	1423	1485	1547	985		191	800
D I N
	1548	1610	1672	1060	350	241	1050
	1673	1735	1797	1185	350	241	1050
	1798	1860	1922	1310	350	241	1050
	1923	1985	2047	1435	350	241	1050
	2048	2110	2172	1435	350	241	1050
	2173	2235	2297	1685	350	241	1050
	2298	2360	2422	1810	350	241	1050
	2423	2485	2547	1935	350	241	1050
	2548	2610	2672	2060	350	241	1050
	2673	2735	2797	2185	350	241	1050
J W
	2798	2860	2900	2130	350	241	1050

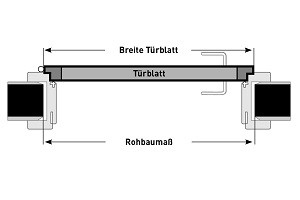

Wie bestimme ich Zargenfalzmaß und Türblattaußenmaß?

Das Türblattaußenmaß lässt sich mit Hilfe des Zargenfalzmaß ermitteln. Gefälzte Innentüren weisen eine L-Förmige Aussparung auf, die genau in die ebenso geformte Auslassung der Zarge, die sogenannte Falz, passt. An der Zarge werden die Breite zwischen den beiden Innenkanten der Falzbekleidung und die Höhe von der Oberkante fertiger Fußboden bis zu Unterkante der Falzbekleidung gemessen. Die Messungen sollten jeweils mindestens an drei Stellen erfolgen. Ausgehend von diesem Maß lässt sich nun das Türblattaußenmaß berechnen. Ausschlaggebend ist hier, ob es sich um eine gefälzte Innentür oder eine Glastür handelt.

Berechnung gefälzte Innentüren:
Zargenfalzmaß-Höhe + 2mm = Türblattaußenmaß-Höhe (gefälzt)
Zargenfalzmaß-Breite + 19mm = Türblattaußenmaß-Breite (gefälzt)

Berechnung Ganzglastüren: Zargenfalzmaß-Höhe - 11mm = Türblattaußenmaß-Höhe (GGT)
Zargenfalzmaß-Breite - 7mm = Türblattaußenmaß-Breite (GGT)

Wie messe ich die Bandbezugslinien?

Soll eine neue Tür in bestehende Zarge eingesetzt werden, ist es wichtig die Bandbezugslinien (BBL) zu bestimmen. Diese wird an der Zarge gemessen. Die obere, beziehungsweise 1. Bandbezugslinie, wird bei zweiteiligen Bändern von der Zargenfalz bis zur Aufliegefläche des Bandes gemessen. Der normierte Abstand zwischen Zargenfalz und Mitte des oberen Bandes beträgt 241 mm, wird der Abstand am Türblatt gemessen, beträgt dieser 237 mm. Die 2. Bandbezugslinie ist abhängig von der Höhe des Türblattes und bestimmt den Abstand zwischen der 1. Bandbezugslinie und dem unteren Band. Dreiteilige Bänder halten schwere Türelemente und die Bandbezugslinie muss anders ausgemessen werden. Hier wird bis zur unteren Aufliegefläche gemessen und von dem Wert 7 mm abgezogen.

Neben dem Sitz der Bänder müssen auch die Bänder selbst kontrolliert werden. Messen Sie die Länge und den Durchmesser des Zapfens aus, um sicher zu stellen, dass die Bänder des Türblattes auf die Bänder der Zarge passen. Der Durchmesser sollte nicht mehr als 10 mm und die Höhe möglichst 23,5 mm betragen. Handelt es sich um sehr alte, möglicherweise gar defekte Bänder kann ein Renovierungsband Abhilfe schaffen.

Wie messe ich den Schlosssitz?

Damit die Tür schließen kann, muss der richtige Schlosssitz übermittelt werden, nur so kann die Falle in das Schließblech greifen. Der Sitz der Falle wird sowohl von unten als auch von oben gemessen. Hierfür wird der Abstand zwischen Zargenfalz sowie zwischen OBK fertiger Fußboden zur Unterkante der Aussparung für die Falle gemessen. Beide Werte zusammen addiert müssen die Höhe von Zargenfalz zu Boden ergeben.

Wie messe ich das Schließblech?

Das Schließblech sitzt in der Zarge und nimmt die Falle und gegebenenfalls den Riegel des Türblattes auf. Damit alle Elemente ineinandergreifen, muss sichergestellt werden, dass die Aussparungen und der Abstand zwischen den Aussparungen zu der Tür passen. Diese werden einfach ausgemessen und bei der Bestellung an den Hersteller übertragen. Das Schließblech kann auch ausgetauscht oder angepasst werden.

Wie messe ich die Falztiefe?

Damit die Tür wirklich schließt, muss die Falztiefe der Zarge zu dem Modell passen. Die Falztiefe wird an der Zarge auf der Bandseite gemessen. Hierfür wird vom Rand der Falz bis zur Dichtung Maß genommen. Die Dichtung sollte beim Messen nicht eingedrückt werden. Nur eine Falztiefe von mindestens 23-25 mm ermöglicht das richtige Schließen der Tür. Im Gegensatz zu Höhe und Breite lässt sich die Falztiefe an der Tür nicht nach Maß bestellen.
