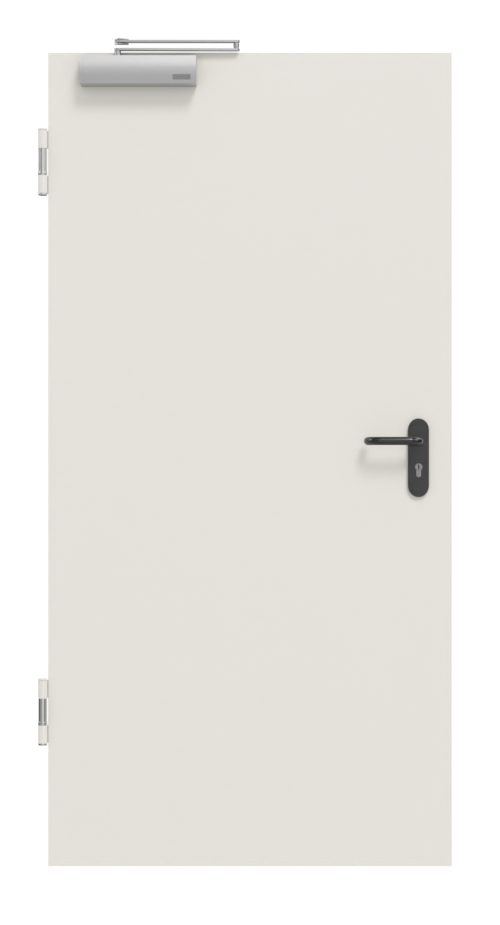

HÖRMANN zestaw drzwi wewnętrznych stalowych z funkcją ochrony przeciwpożarowej H16-1 OD wraz z ościeżnicą narożną i uzupełniającą Vario B53

Zestaw drzwi stalowych do wnętrz z certyfikatem dla nadzoru budowlanego – odporność ogniowa minimum 90 minut:

• Norma DIN: DIN 4102, EN 1634
• Rodzaj powierzchni: Stal
• Powierzchnia: grundowany (Grauweiß RAL 9002)
• Grubość skrzydła drzwiowego: 65 mm

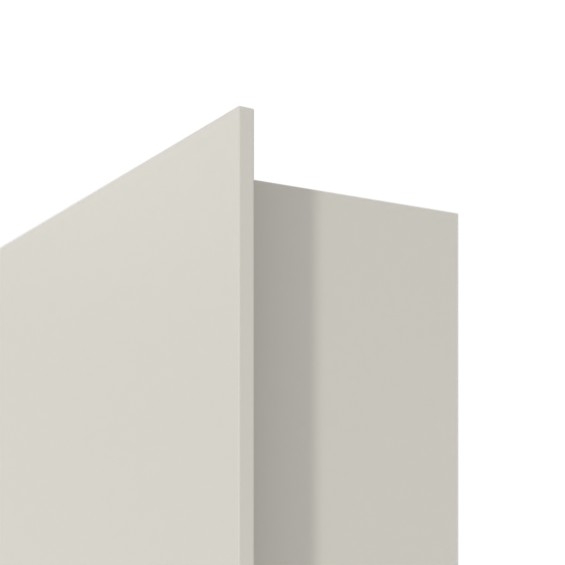

• Wykonanie krawędzi: kanciaste
• Powłoka krawędzi: ocynkowane; zagruntowane (malowane proszkowo); szarobiałe, podobne do RAL 9002
• Konstrukcja: konstrukcja warstwowa klejona na całej powierzchni
• Panel drzwi: grubość blachy 1,0 mm
• Standardowe wykonanie zawiasu: 2 zawiasy konstrukcyjne z łożyskiem kulkowym
• Standardowe wykonanie kasety zamka: Zamek wpuszczany z możliwością otwarcia bez klamki, z otworami na wkładkę cylindryczną (DIN 18250, klasa 5)
• Cechy szczególne: Mur: od 175 mm zgodnie z dopuszczeniem; Ściany betonowe: od 140 mm zgodnie z dopuszczeniem
• Zakres dostawy: skonfigurowane drzwi z ościeżnicą frezowaną z trzech stron, w tym zamek wpuszczany z otworem PZ (DIN 18250 klasa 5), zestaw klamek z okrągłym uchwytem przeciwpożarowym (uchwyt osadzony na łożyskach z krótką tarczą, czarny z polipropylenu), zawiasy konstrukcyjne z łożyskami kulkowymi, 1 górny zamykacz drzwiowy HDC 35

Karta danych: H16-drzwi przeciwpożarowe wewnętrzne

Instrukcja montażu: Drzwi H16 firmy Hörmann

Dane producenta:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

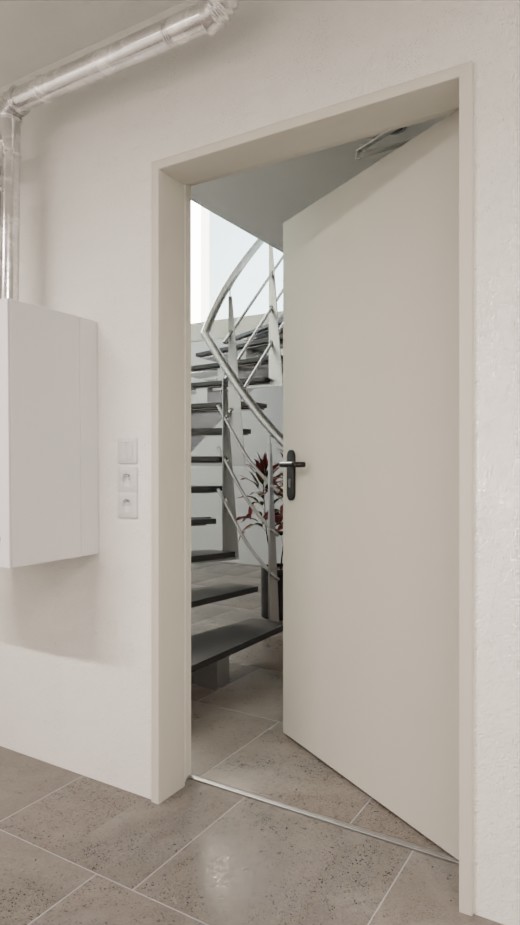

Zestaw drzwi wewnętrznych z ościeżnicą narożną i uzupełniającą – z możliwością rozbudowy do ościeżnicy opaskowej:

• Rodzaj powierzchni: stal ocynkowana
• Powierzchnia: zagruntowana proszkowo zgodnie z RAL 9002 biało-szary, bez wykończenia lakierniczego (wykończenie powierzchni służy wyłącznie jako grunt, konieczna jest dalsza obróbka lakiernicza)
• Wykonanie krawędzi: prostokątne
• Grubość materiału: ościeżnica narożna 2,0 mm; ościeżnica uzupełniająca 1,5 mm
• Metoda dostawy: spawana
• Wykonanie przylgi: 3-stronna obwodowa
• Wysokość klamki: 1050 mm
• Akcesoria montażowe: mocowanie ukośne bez kołków rozporowych
• Lustro strony otwierania: 50 mm
• Lustro strony zamykania: 20 mm
• Krawędź szerokości rozwarcia strony zamykania: 10 mm
• Krawędź szerokości rozwarcia strony otwierania: 10 mm
• Głębokość przylgi: 66 mm
• Z oznaczeniem poziomu metra
• Zawiera profil tłumiący (3-stronny)

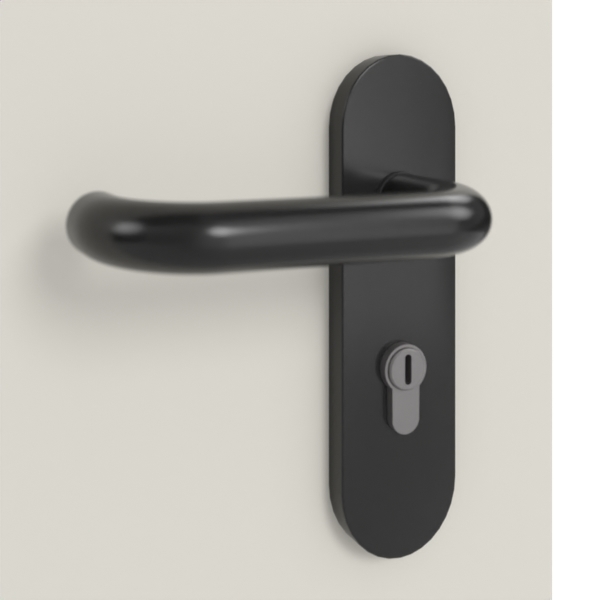

Czarny zestaw klamek z tworzywa sztucznego typ D-110 z krótkim szyldem dopełnia kompletny zestaw:

• Przeciwpożarowy zestaw klamek z okrągłym uchwytem
• Klamka osadzona na stałe, obrotowo
• Wytrzymałe tworzywo sztuczne PPN (czarne)
• Trzpień kwadratowy 9 mm
• Zamek na klucz pokojowy (BB) / wkładka profilowa (PZ) - perforowany
