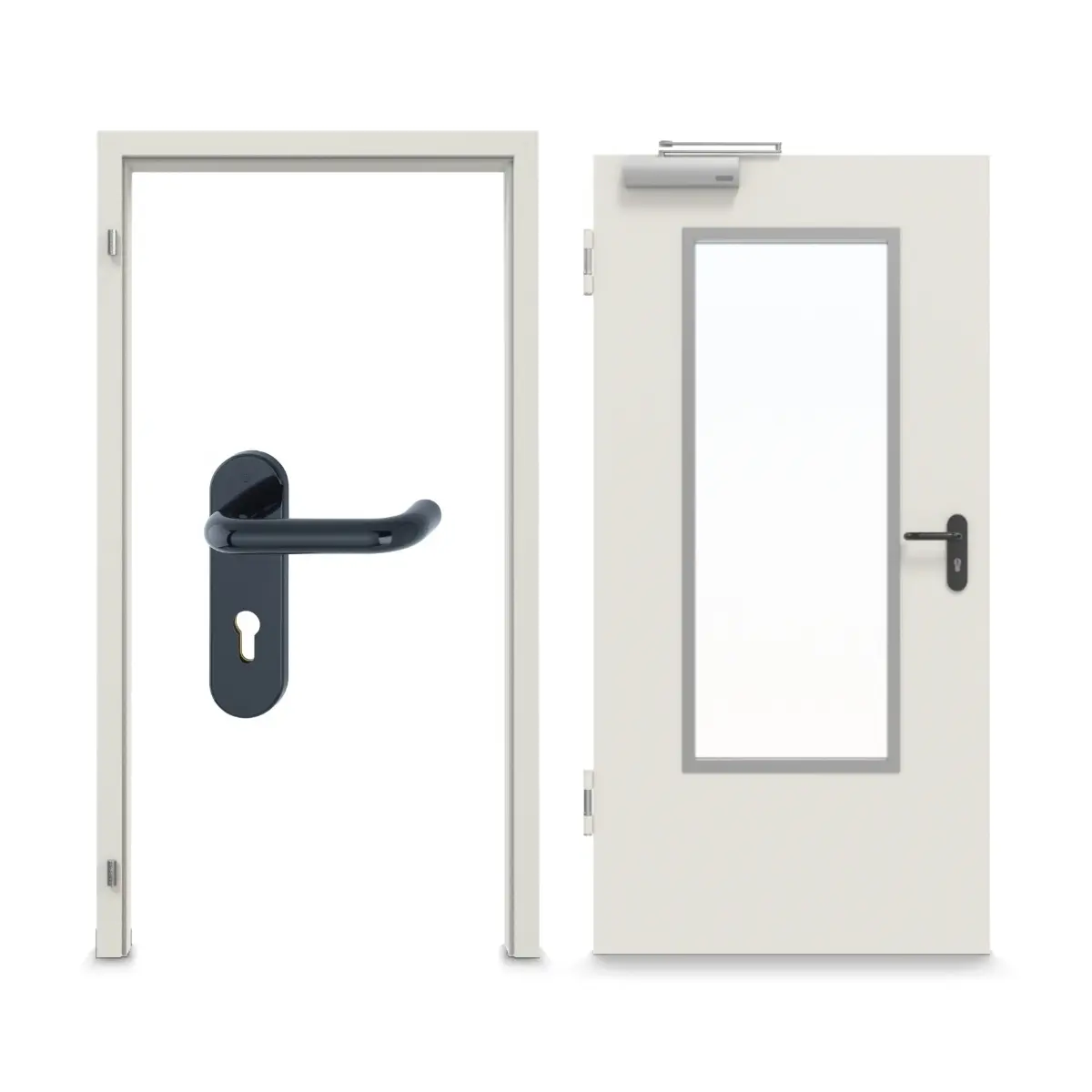

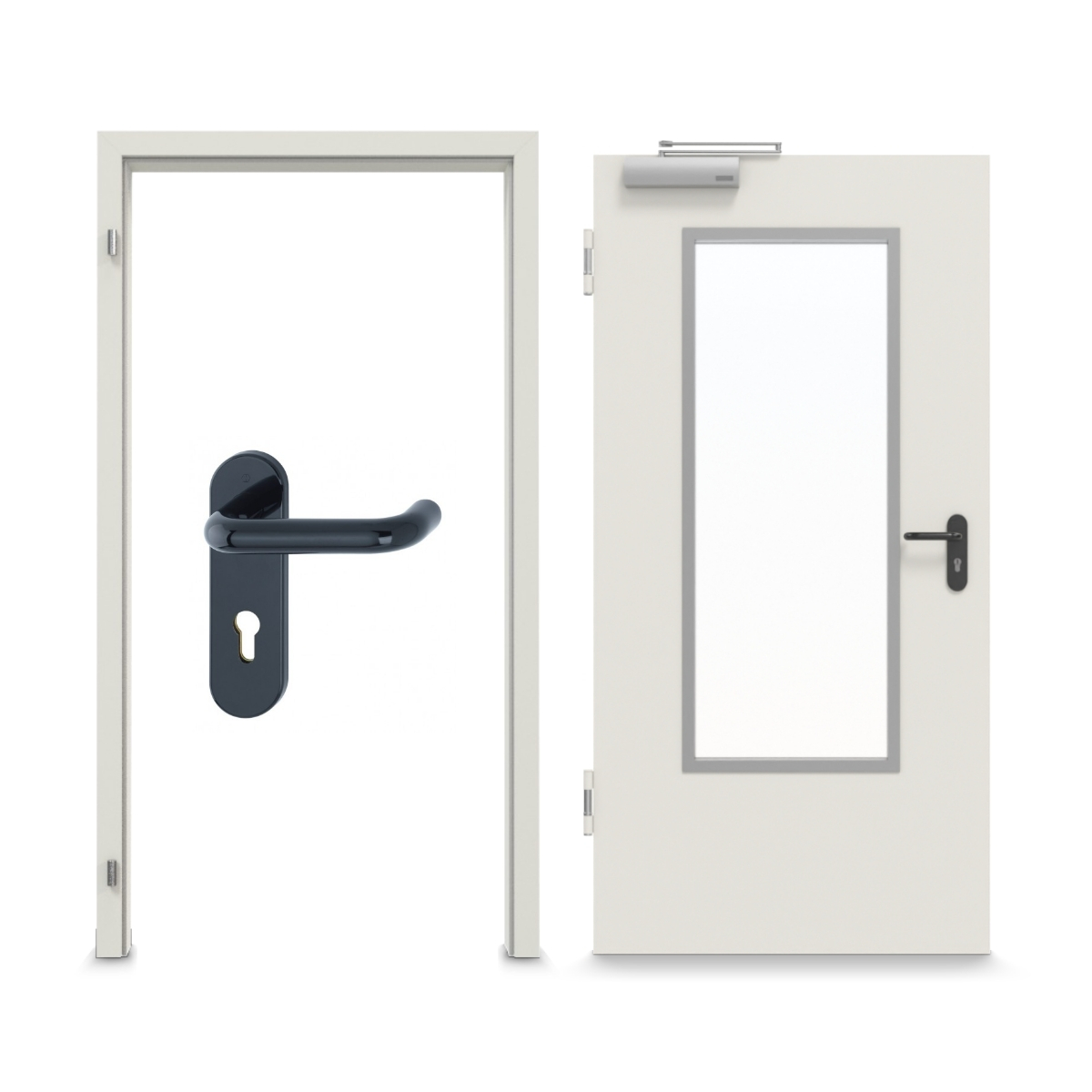

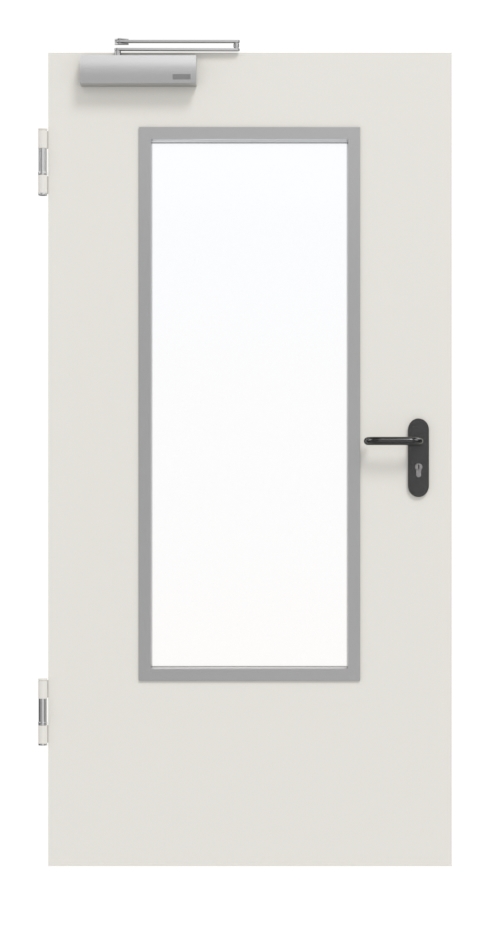

HÖRMANN kompletny zestaw stalowych drzwi wewnętrznych z funkcją ochrony przeciwpożarowej H16-1 OD z przeszkleniem LA-B3, w tym ościeżnica narożna i uzupełniająca Vario B53

Co najmniej 90 minut odporności ogniowej – drzwi przeciwpożarowe ze stali z certyfikatem do nadzoru budowlanego:

• Norma DIN: DIN 4102, EN 1634
• Rodzaj powierzchni: Stal
• Powierzchnia: grundowany (Grauweiß RAL 9002)
• Szczegóły wzoru: nakładany, gruntowany profil do szklenia ze stali
• Szyba: w standardzie ze szkłem przeciwpożarowym i nakładanymi listwami przyszybowymi
• Grubość skrzydła drzwiowego: 65 mm
• Rodzaj szkła w standardzie: Szkło przeciwpożarowe

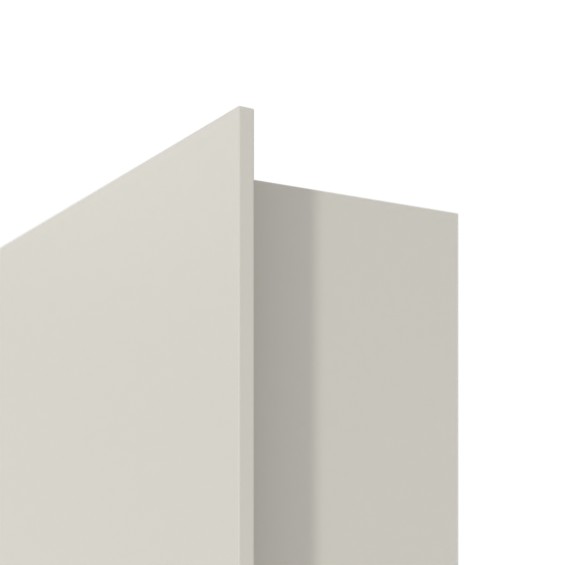

• Wykonanie krawędzi: kanciaste
• Powłoka krawędzi: ocynkowane; zagruntowane (malowane proszkowo); szarobiałe, podobne do RAL 9002
• Konstrukcja: konstrukcja warstwowa klejona na całej powierzchni
• Panel drzwi: grubość blachy 1,0 mm
• Standardowe wykonanie zawiasu: 2 zawiasy konstrukcyjne z łożyskiem kulkowym
• Standardowe wykonanie kasety zamka: Zamek wpuszczany z możliwością otwarcia bez klamki, z otworami na wkładkę cylindryczną (DIN 18250, klasa 5)
• Cechy szczególne: Mur: od 175 mm zgodnie z dopuszczeniem; Ściany betonowe: od 140 mm zgodnie z dopuszczeniem
• Zakres dostawy: skonfigurowane drzwi z ościeżnicą frezowaną z trzech stron, w tym zamek wpuszczany z otworem PZ (DIN 18250 klasa 5), zestaw klamek z okrągłym uchwytem przeciwpożarowym (uchwyt osadzony na łożyskach z krótką tarczą, czarny z polipropylenu), zawiasy konstrukcyjne z łożyskami kulkowymi, 1 górny zamykacz drzwiowy HDC 35

Karta danych: H16-Door przeciwpożarowe wewnętrzne

Instrukcja montażu: Drzwi H16 firmy Hörmann

Dane producenta:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

Dzięki ościeżnicy uzupełniającej ościeżnicę narożną można rozbudować do ościeżnicy opaskowej:

• Rodzaj powierzchni: stal ocynkowana
• Powierzchnia: gruntowana proszkowo w oparciu o RAL 9002 biało-szary, brak lakierowania końcowego (wykonanie powierzchni służy wyłącznie jako gruntowanie, konieczna jest dalsza obróbka lakiernicza)
• Wykonanie krawędzi: prostokątne
• Grubość materiału: ościeżnica narożna o grubości 2,0 mm; ościeżnica uzupełniająca 1,5 mm
• Metoda dostawy: spawana
• Wykonanie przylgi: 3-stronna obwodowa
• Wysokość klamki: 1050 mm
• Akcesoria montażowe: mocowanie ukośne bez kołków rozporowych
• Lustro strona otwierania: 50 mm
• Lustro strona zamykania: 20 mm
• Krawędź szerokości gardzieli strona zamykania: 10 mm
• Krawędź szerokości gardzieli strona otwierania: 10 mm
• Głębokość przylgi: 66 mm
• Z oznaczeniem metrowym
• W tym profil amortyzujący (3-stronny)

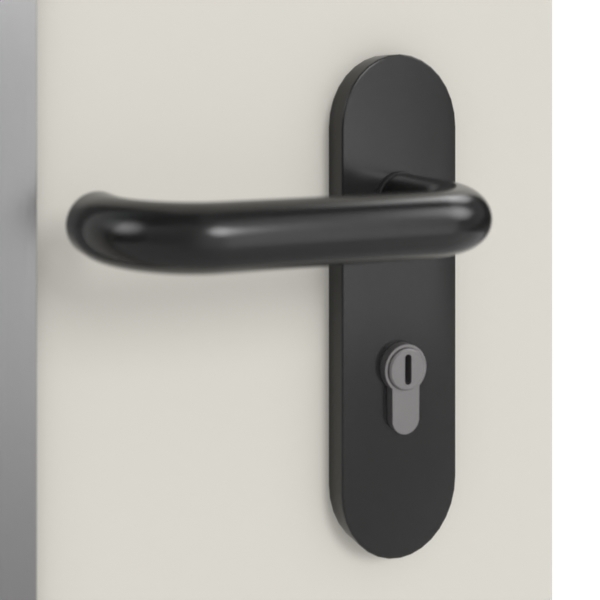

Czarny zestaw klamek z tworzywa sztucznego typ D-110 z krótką tarczą dopełnia kompletny zestaw:

• Przeciwpożarowy zestaw klamek z okrągłym uchwytem
• Klamka osadzona na stałe, obrotowo
• Stabilne tworzywo PPN (czarny)
• Trzpień kwadratowy 9 mm
• Zamek na klucz pokojowy (BB) / wkładka profilowa (PZ) - perforowany
