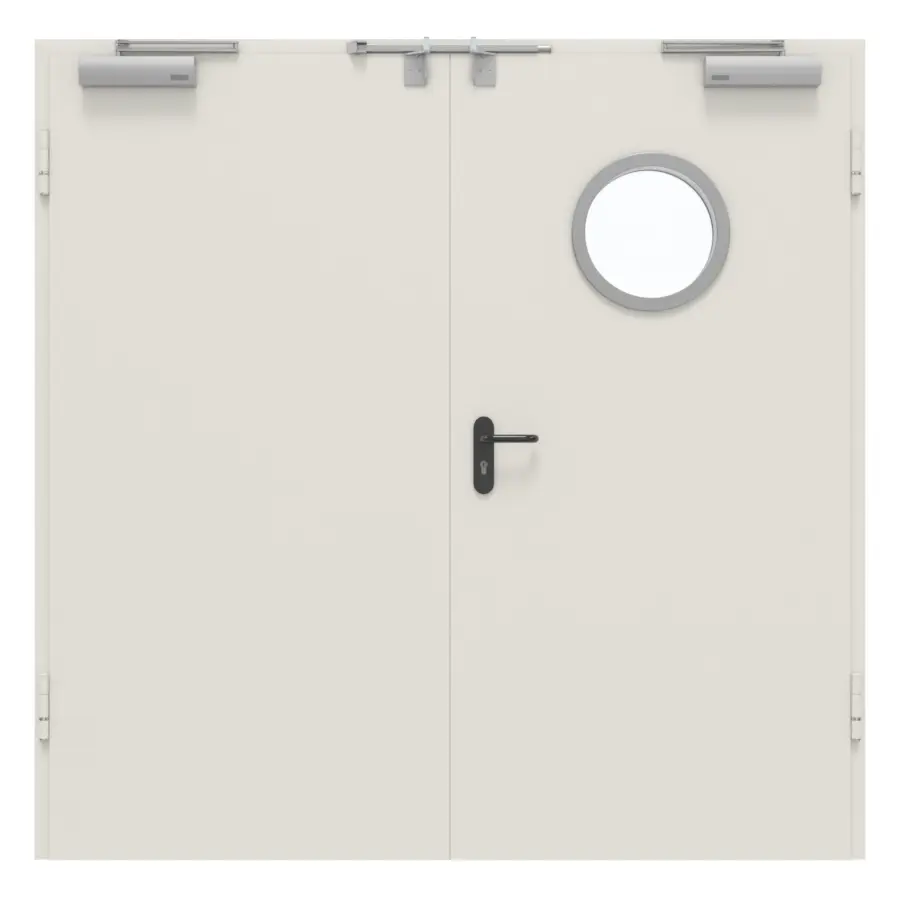

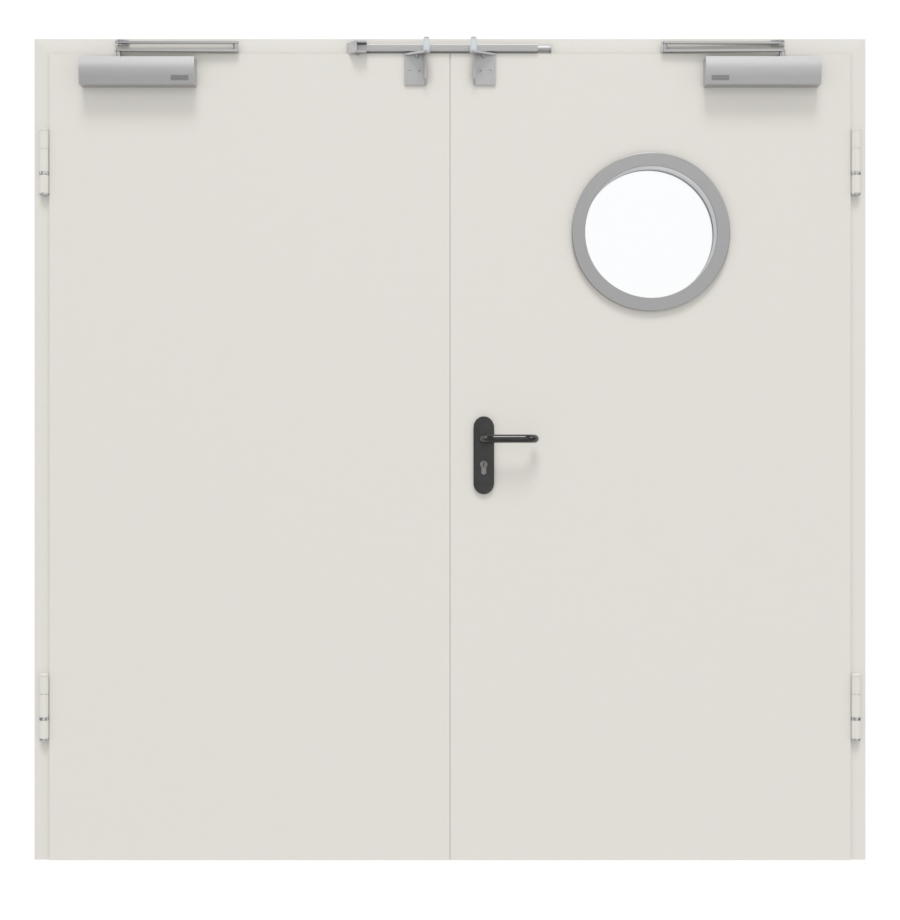

Zestaw drzwi wewnętrznych HÖRMANN, 2-skrzydłowy Stal z funkcją przeciwpożarową H16-2 OD z zaokrąglonym przeszkleniem na światło w aktywnym skrzydle, wraz z ościeżnicą narożną i uzupełniającą Vario B53

Dwuskrzydłowe drzwi stalowe przeciwpożarowe z certyfikatem – chroni przed ogniem przez co najmniej 90 minut:

• Norma DIN: DIN 4102, EN 1634
• Rodzaj powierzchni: Stal
• Powierzchnia: grundowany (Grauweiß RAL 9002)
• Szczegóły wzoru: nakładany, gruntowany profil do szklenia ze stali
• Szyba: w standardzie ze szkłem przeciwpożarowym i nakładanymi listwami przyszybowymi
• Grubość skrzydła drzwiowego: 65 mm
• Rodzaj szkła w standardzie: Przezroczyste szkło przeciwpożarowe bez ochrony UV; 37 mm

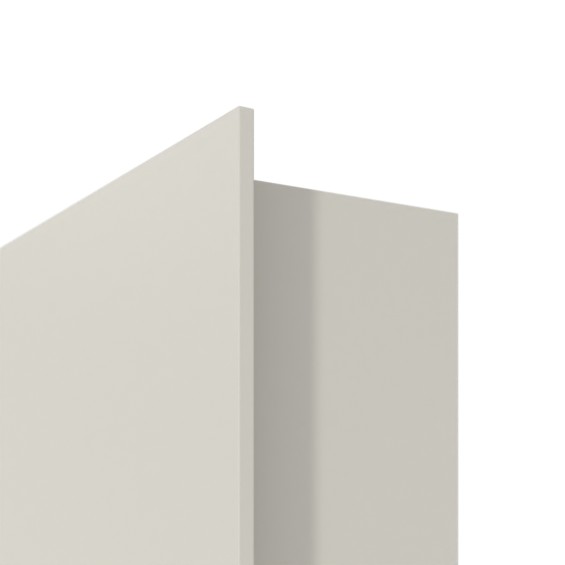

• Wykonanie krawędzi: kanciaste
• Powłoka krawędzi: ocynkowane; zagruntowane (malowane proszkowo); szarobiałe, podobne do RAL 9002
• Konstrukcja: konstrukcja warstwowa klejona na całej powierzchni
• Panel drzwi: grubość blachy 1,0 mm
• Standardowe wykonanie zawiasu: na każde skrzydło drzwiowe 2 zawiasy konstrukcyjne z łożyskiem kulkowym
• Standardowe wykonanie kasety zamka: Zamek wpuszczany z możliwością otwarcia bez klamki, z otworami na wkładkę cylindryczną (DIN 18250, klasa 5); skrzydło bierne z zabezpieczoną zasuwą obrotową (zamknięcie do góry i na dół)
• Cechy szczególne: Mur: od 175 mm zgodnie z dopuszczeniem; Ściany betonowe: od 140 mm zgodnie z dopuszczeniem
• Zakres dostawy: 2 skonfigurowane skrzydła drzwiowe z 3-stronną ościeżnicą z frezowaniem, w tym zamek wpuszczany z otworem PZ (DIN 18250 klasa 5), zestaw klamek z okrągłym uchwytem przeciwpożarowym (uchwyt osadzony na stałe z krótką tarczą, czarny z polipropylenu), 4 zawiasy konstrukcyjne z łożyskiem kulkowym, 2 górne zamki przesuwne z 1 regulatorem kolejności zamykania, zamek z ryglem (zablokowanie w górę i w dół)

Karta danych: H16-2 OD drzwi przeciwpożarowe wewnętrzne

Instrukcja montażu: Drzwi H16 firmy Hörmann

Dane producenta:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

Dzięki tej ościeżnicy 2-skrzydłowe stalowe drzwi przeciwpożarowe H16 OD zyskują odpowiednią stabilność:

• Rodzaj powierzchni: stal ocynkowana
• Powierzchnia: gruntowana proszkowo w oparciu o RAL 9002 biało-szary, brak lakierowania końcowego (wykończenie powierzchni służy wyłącznie jako podkład, konieczne jest dalsze malowanie)
• Wykonanie krawędzi: prostokątne
• Grubość materiału: ościeżnica narożna o grubości 2,0 mm; ościeżnica uzupełniająca 1,5 mm
• Metoda dostawy: spawane
• Wykonanie przylgi: 3-stronne obwodowe
• Akcesoria montażowe: mocowanie diagonalne bez kołków
• Lustro po stronie otwierania: 50 mm
• Lustro po stronie zamykania: 20 mm
• Krawędź szerokości otworu po stronie zamykania: 10 mm
• Krawędź szerokości otworu po stronie otwierania: 10 mm
• Głębokość przylgi: 66 mm
• Z zaznaczeniem poziomu metra
• W zestawie profil tłumiący (3-stronny)

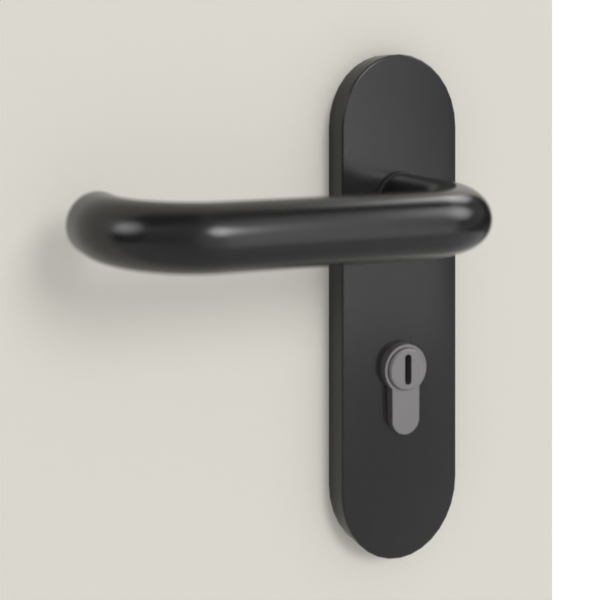

Czarny komplet klamek z tworzywa sztucznego typ D-110 z krótką tarczą dopełnia kompletny zestaw:

• Przeciwpożarowy zestaw klamek z okrągłym uchwytem
• Klamka osadzona na stałe, obrotowo
• Stabilne tworzywo sztuczne PPN (czarny)
• Trzpień kwadratowy 9 mm
• Zamek na klucz pokojowy (BB) / wkładka profilowa (PZ) - perforowany
