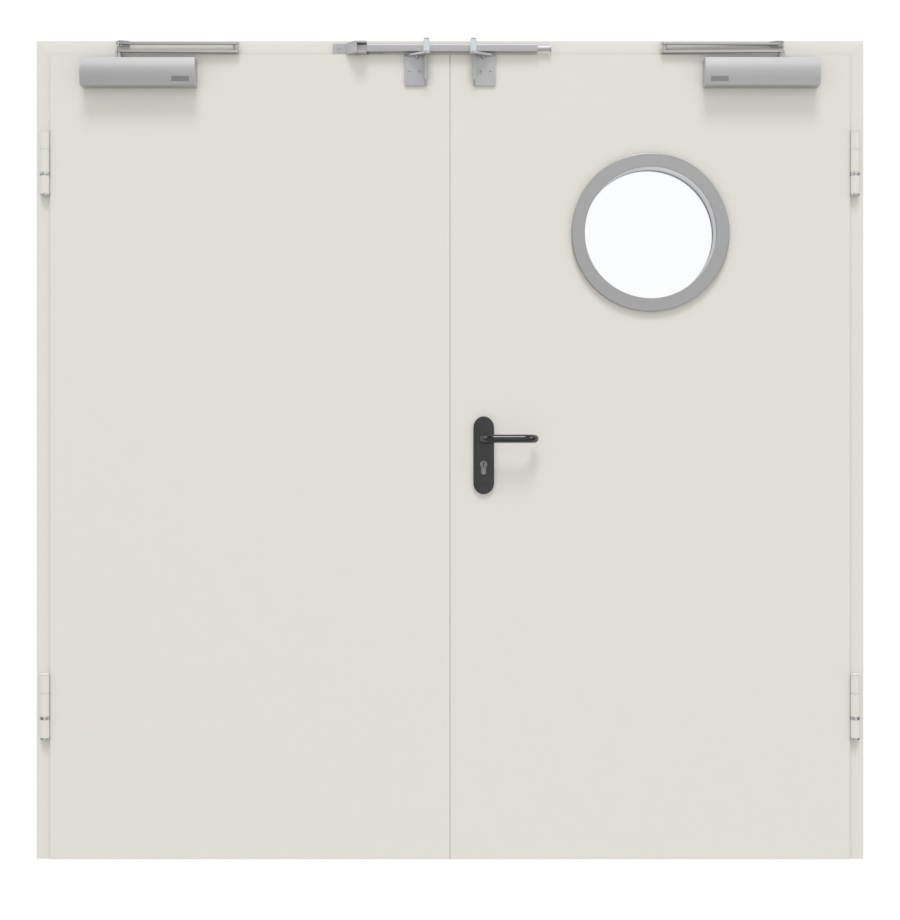

HÖRMANN zestaw drzwi wewnętrzne 2-skrzydłowe stal z funkcją ochrony przeciwpożarowej H16-2 OD z okrągłym przeszkleniem w aktywnym skrzydle i ościeżnicą narożną

Chroni co najmniej 90 minut przed rozwojem pożaru – w tym świadectwo badań dla nadzoru budowlanego:

• Norma DIN: DIN 4102, EN 1634
• Rodzaj powierzchni: Stal
• Powierzchnia: grundowany (Grauweiß RAL 9002)
• Szczegóły wzoru: nakładany, gruntowany profil do szklenia ze stali
• Szyba: w standardzie ze szkłem przeciwpożarowym i nakładanymi listwami przyszybowymi
• Grubość skrzydła drzwiowego: 65 mm
• Rodzaj szkła w standardzie: Przezroczyste szkło przeciwpożarowe bez ochrony UV; 37 mm

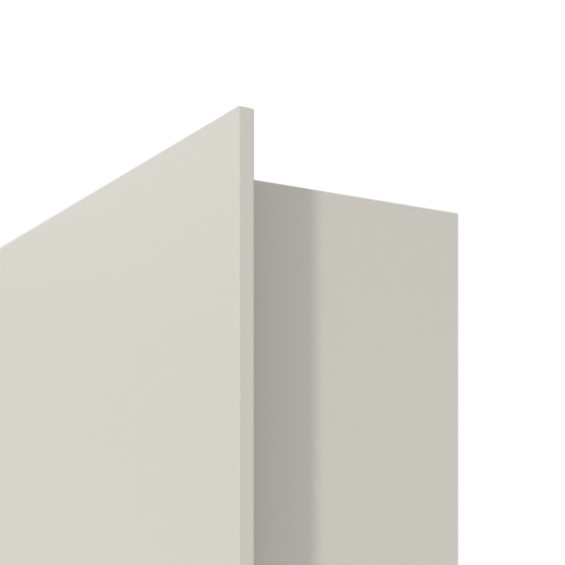

• Wykonanie krawędzi: kanciaste
• Powłoka krawędzi: ocynkowane; zagruntowane (malowane proszkowo); szarobiałe, podobne do RAL 9002
• Konstrukcja: konstrukcja warstwowa klejona na całej powierzchni
• Panel drzwi: grubość blachy 1,0 mm
• Standardowe wykonanie zawiasu: na każde skrzydło drzwiowe 2 zawiasy konstrukcyjne z łożyskiem kulkowym
• Standardowe wykonanie kasety zamka: Zamek wpuszczany z możliwością otwarcia bez klamki, z otworami na wkładkę cylindryczną (DIN 18250, klasa 5); skrzydło bierne z zabezpieczoną zasuwą obrotową (zamknięcie do góry i na dół)
• Cechy szczególne: z certyfikatem dla nadzoru budowlanego
• Zakres dostawy: 2 skonfigurowane skrzydła drzwiowe z 3-stronną ościeżnicą z frezowaniem, w tym zamek wpuszczany z otworem PZ (DIN 18250 klasa 5), zestaw klamek z okrągłym uchwytem przeciwpożarowym (uchwyt osadzony na stałe z krótką tarczą, czarny z polipropylenu), 4 zawiasy konstrukcyjne z łożyskiem kulkowym, 2 górne zamki przesuwne z 1 regulatorem kolejności zamykania, zamek z ryglem (zablokowanie w górę i w dół)

Karta produktu: H16-2 OD Drzwi przeciwpożarowe wewnętrzne

Instrukcja montażu: Drzwi H16 firmy Hörmann

Dane producenta:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

Odpowiednia ościeżnica narożna do 2-skrzydłowych stalowych drzwi przeciwpożarowych H16 OD:

• Rodzaj powierzchni: stal ocynkowana
• Powierzchnia: gruntowana proszkowo w oparciu o RAL 9002 biało-szary, bez lakierowania końcowego (wykonanie powierzchni służy wyłącznie jako gruntowanie, konieczna jest dalsza obróbka lakiernicza)
• Wykonanie krawędzi: prostokątne
• Grubość materiału: 2,0 mm
• Metoda dostawy: spawana
• Wykonanie przylgi: cienka przylga; 3-stronnie obwodowa
• System mocowania: mocowanie ukośne bez kołków rozporowych
• Lustro od strony otwierania: 50 mm
• Lustro od strony zamykania: 20 mm
• Krawędź otworu (Maulweite) od strony otwierania: 10 mm
• Krawędź otworu (Maulweite) od strony zamykania: 10 mm
• Głębokość przylgi: 66 mm
• Ze znacznikiem poziomu metra
• W zestawie z profilem amortyzującym (3-stronnym)

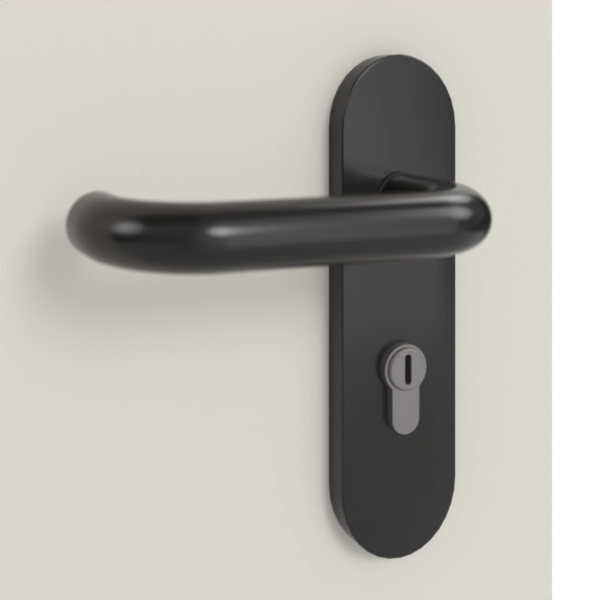

Czarny zestaw okuć z tworzywa sztucznego typ D-110 z krótkim szyldem dopełnia kompletny zestaw:

• Przeciwpożarowy zestaw klamek z okrągłym uchwytem
• Klamka osadzona na stałe, obrotowo
• Stabilne tworzywo sztuczne PPN (czarny)
• Trzpień kwadratowy 9 mm
• Zamek na klucz pokojowy (BB) / wkładka profilowa (PZ) - perforowany
