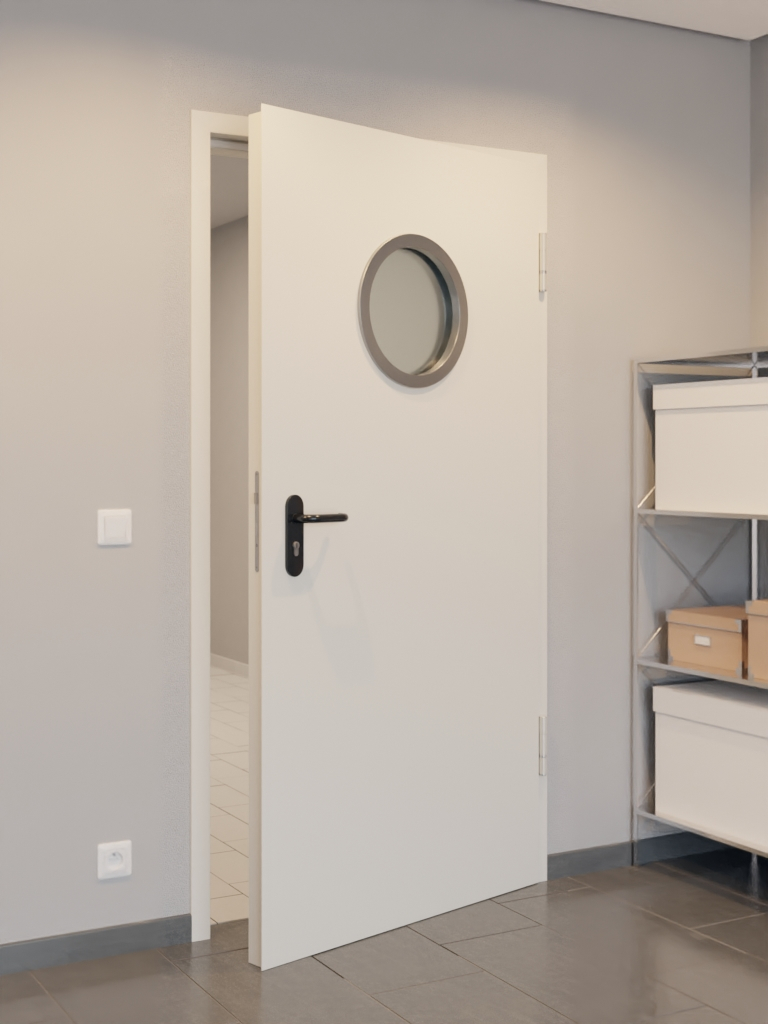

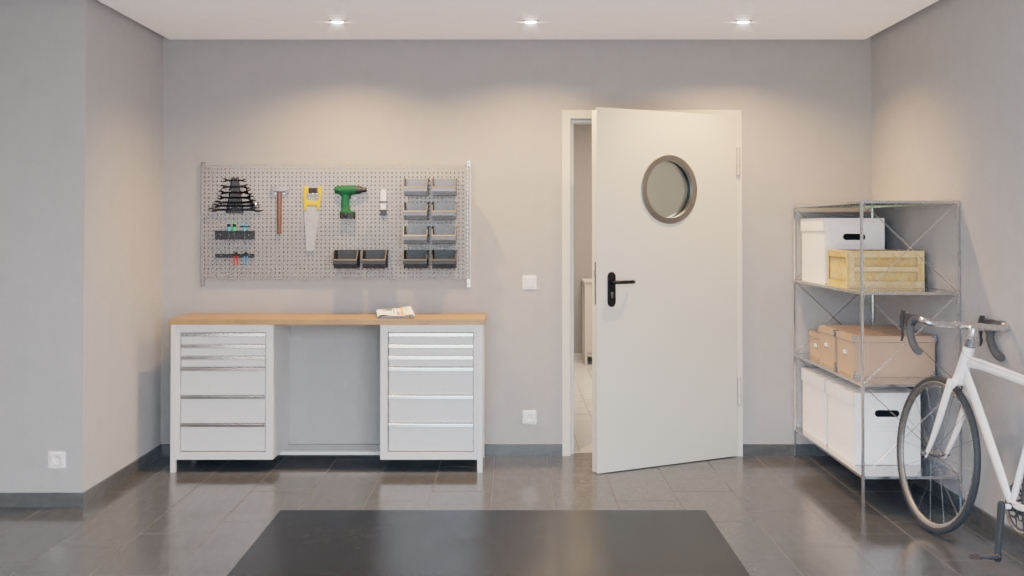

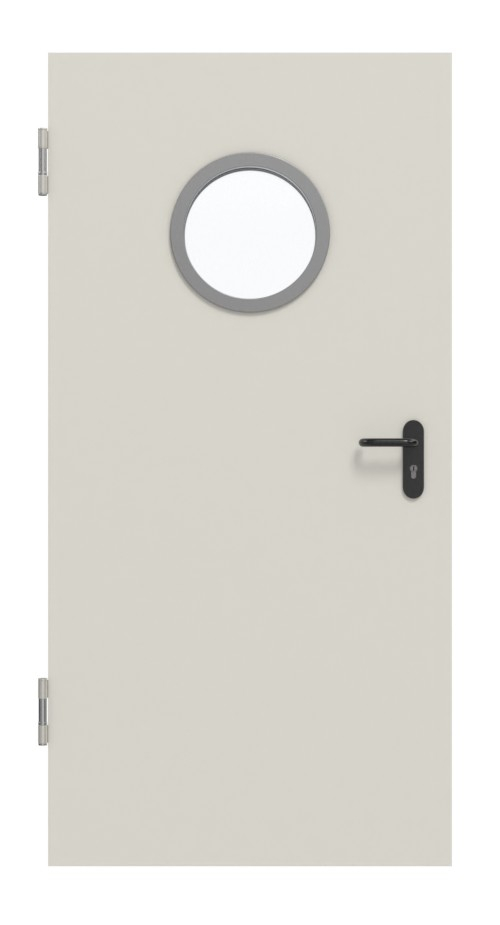

HÖRMANN zestaw drzwi wewnętrzne stal z funkcją ochrony przeciwpożarowej H3-1 OD z okrągłym przeszkleniem wraz z ościeżnicą narożną i uzupełniającą Vario B53

Ogniotrwałe drzwi stalowe marki Hörmann, które chronią przed zagrożeniami wynikającymi z ognia:

• Norma DIN: DIN 4102
• Rodzaj powierzchni: Stal
• Powierzchnia: ocynkowany i malowany proszkowo

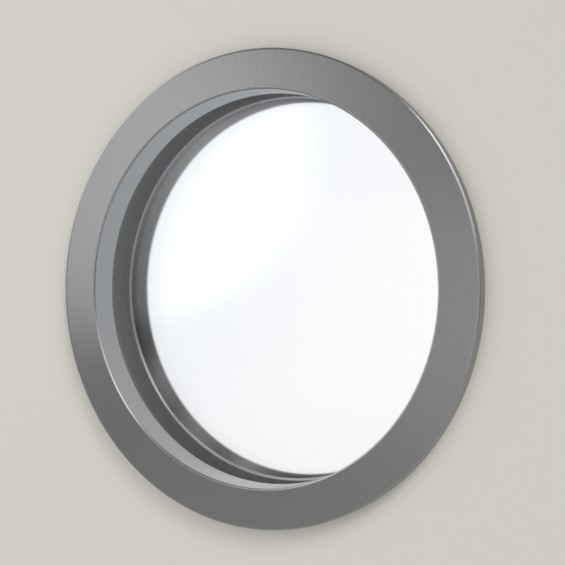

• Szyba: w standardzie z oszkleniem przeciwpożarowym i nakładanymi stalowymi listwami przyszybowymi
• Grubość skrzydła drzwiowego: 65 mm
• Rodzaj szkła w standardzie: Szkło przeciwpożarowe

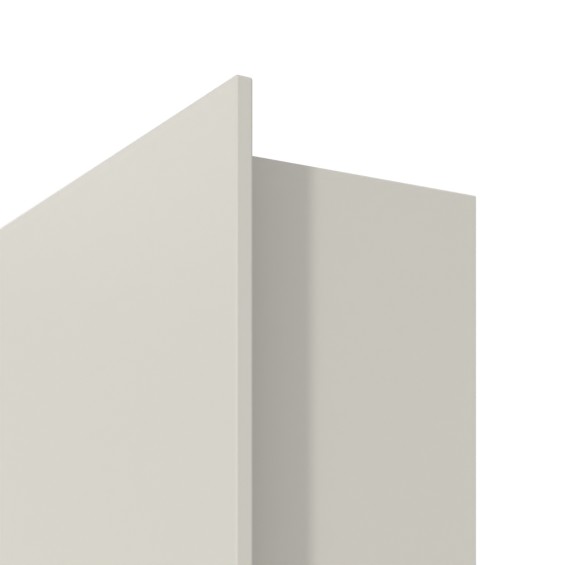

• Wykonanie krawędzi: kanciaste
• Standardowe wykonanie zawiasu: 1 zawias sprężynowy z łożyskiem kulkowym, 1 zawias konstrukcyjny z łożyskiem kulkowym (w zależności od rozmiaru i masy w drzwiach z blachą grubości 1,5 mm, 2 zawiasy konstrukcyjne)
• Standardowe wykonanie kasety zamka: Zamek wpuszczany z możliwością otwarcia bez klamki, z otworami na wkładkę cylindryczną, DIN 18250 klasa 3
• Cechy szczególne: z cienką przylgą
• Klasa klimatyczna: Izolacja termiczna UD = 1,5 W/ (m²·K)
• Klasa izolacyjności akustycznej: Rw. 32 – 43 dB
• Zakres dostawy: Skrzydło drzwiowe, zawiasy konstrukcyjne, zamek wpuszczany PZ, ościeżnica, klamka

Arkusz danych:Instrukcja montażu

Arkusz danych:Zestawienie (gruby zamek)

Arkusz danych:Zestawienie (cienki zamek)

Arkusz danych: H3-1-OD-drzwi wewnętrzne

Uwaga: Przy szerokości wymiaru budowlanego od 1110 mm wymagany jest zamek górny!

Dane producenta:
Hörmann KG Verkaufsgesellschaft
Upheider Weg 94-98
33803 Steinhagen
E-Mail: info@hoermann.de

Stabilna ościeżnica od Hörmann, która zapewnia stabilność drzwiom przeciwpożarowym:

• Rodzaj powierzchni: stal ocynkowana
• Powierzchnia: pokryta proszkowo w odniesieniu do RAL 9002 szaro-biała, bez lakieru końcowego (wykończenie powierzchni służy wyłącznie jako podkład, konieczne jest dalsze lakierowanie)
• Wykończenie krawędzi: kątowe
• Wykończenie krawędzi: kątowe
• Blacha cienka: ocynkowana ogniowo
• Grubość materiału: 1,5 mm
• Lustro ościeżnicy: 53 mm
• Głębokość wpustu ościeżnicy: 28,5 mm
• Szerokość wpustu ościeżnicy: 15 mm
• Krawędź szerokości otworu: 10 mm
• Wysokość klamki: 1050 mm
• bez wbudowania w podłogę
• w tym oznaczenie metrowe
• w tym profil tłumiący (3-stronny, dołączony)
• w tym kieszenie do spawania (wodoszczelne)

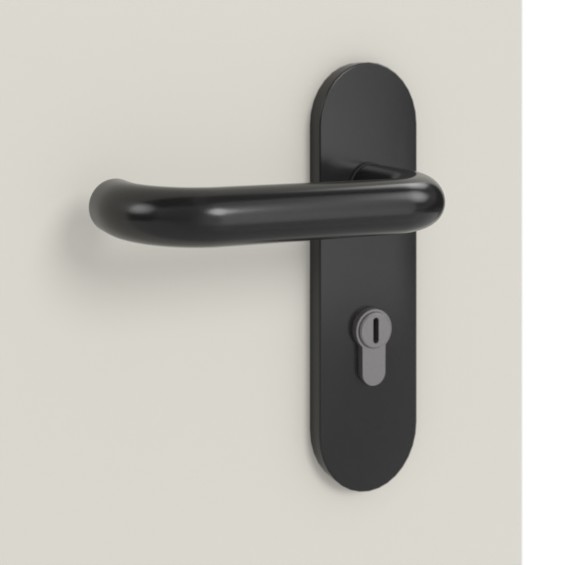

Czarna klamka z tworzywa sztucznego typu D-110 z krótką tarczą dopełnia zestaw:

• U-kształtna z krótką tarczą
• stabilny plastik PPN (czarny)
• 9 mm kwadrat
• Wielozamek (BB) / cylinder profilowy (PZ) - otwory
